接地是防爆電機一個非常關鍵的安全保護要求，無論對電機本體還是對操作人員及配套設備；GB14711和GB755是電機產品非常關鍵的兩個標準，對于接地的相關要求，標準中給出了具體的內容，但是不少防爆電機廠家會因為認知或其他因素，對電機接地環節處置的不好。

標準要求：防爆電機必須有符合規定的保護接地裝置，電機機座與保護接地裝置之間應有永久、可靠和良好的電氣連接，當電機在設備底座上移動時，保護接地導體應仍能可靠連接。

實際生產應運中，對于大多數的防爆電機產品，只在電機本體上留有接地標志和接地螺釘，接地線由客戶提供；而對于長引線電機，接地線大多數由電機生產廠家提供。但鑒于供需雙方對接地線的認知問題，總有一些電機的接地部分比較隨意，無論是地線的顏色還是線徑，很多都不符合要求。為了防止安全問題的發生，無論電機生產方還是使用方，都應該嚴格按規定執行。

防爆電機接地保護的基本要求

電機必須有符合規定的保護接地裝置，電機機座與保護接地裝置之間應有永久、可靠和良好的電氣連接，當電機在設備底座上移動時，保護接地導體應仍能可靠連接。

電機若采用接線端子連接接地導線，該接線端子符合具體要求，保護接地接線端子的連接應可靠鎖緊，應能防止意外轉動和防止減小電氣間隙與爬電距離，不用工具應不能將其松開。

保護接地端子除作保護接地外，不應兼作他用。

保護接地導體和保護接地端子及其連接裝置的材料應具有相容性，能抗電腐蝕且是電良好的導電體。若用黑色金屬，則應電鍍或用其他有效措施防止銹蝕。

保護接地導體應有足夠的韌性，應能承受電機振動應力，并對其應有適當保護措施防止在電機使用和安裝時產生危險。

保護接地連接應能保證確實貫穿油漆之類的非導電性涂料層。連接方式可為冷壓接或其他等效手段，不應用鉸接和僅靠錫焊。

穿透彈性橡膠底座的接地體應是金屬，不能用導電橡膠接地。

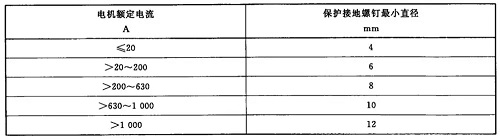

保護接地端子的螺釘和接地導體應有足夠截面，保護接地螺釘最小直徑按表1。

表1

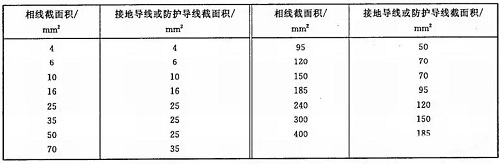

接地導體截面積應符合規定，具體數值見表2。

表2

對其他相線截面積，接地導線或防護導線的截面積應不小于：

（1）當相線截面積小于25mm2時，為同相線的截面積；

（2）當相線截面積為(25~50)mm2時，為25mm2；

（3）當相線截面積大于50mm2時，為相線截面積的50%。

接地路徑的電阻應不大于0.1Ω。
